Система чиллер-фанкойл представляет собой передовое решение для централизованного многозонального кондиционирования воздуха, способное обеспечить точный климат-контроль на крупных промышленных и коммерческих объектах. Этот комплекс оборудования, где чиллер генерирует охлажденный теплоноситель, а фанкойлы распределяют холод (или тепло) по помещениям, является эталоном гибкости и энергоэффективности. От производственных цехов и складов до торговых центров и офисных комплексов — система чиллер-фанкойл адаптируется к самым разнообразным требованиям, поддерживая оптимальные температурные режимы. Компания Атомус Групп, базирующаяся в Миассе с 2015 года, предлагает полный цикл услуг: от проектирования и собственного производства до монтажа и круглосуточного сервисного обслуживания этих высокотехнологичных систем.

Параметр	Значение
Холодопроизводительность чиллеров	От 5 до 500 кВт
Типы хладагентов	R410A, R134a
Диапазон рабочих температур теплоносителя	От -25°C до +10°C (в зависимости от фанкойла и типа теплоносителя)
Типы фанкойлов	Двухтрубные, четырехтрубные; канальные, кассетные, настенные, напольные
Энергоэффективность (EER)	2.5 – 4.5
Энергоэффективность (COP)	3.0 – 6.0
Гарантия производителя	2 года
Сроки поставки	От 30 дней
Сервисное обслуживание	24/7, выезд за 4 часа
Формы оплаты	Лизинг, прямая покупка

Система чиллер-фанкойл для производства: Энергоэффективное многозональное кондиционирование с монтажом под ключ

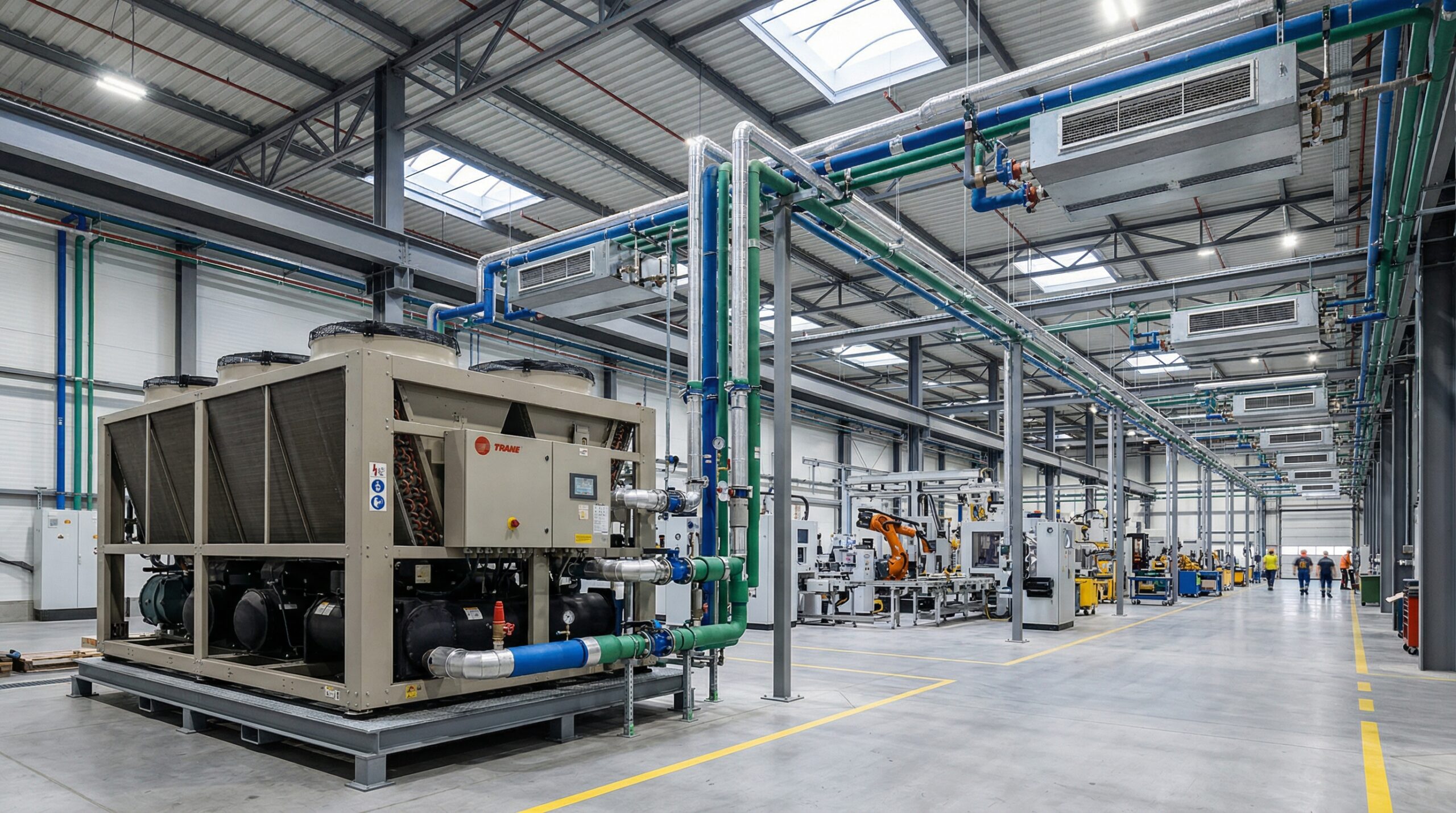

Центральный агрегат и сеть доводчиков составляют основу системы чиллер-фанкойл, обеспечивая гибкое управление климатом на крупных объектах

Система чиллер-фанкойл представляет собой масштабируемую инженерную сеть, где охлаждение воздуха происходит за счет циркуляции промежуточного теплоносителя. В качестве последнего выступает вода или водно-гликолевая смесь. Промышленные установки мощностью от 5 до 500 кВт и выше позволяют поддерживать стандартный температурный график 7/12°C, что является оптимальным для большинства технологических процессов и систем комфортного кондиционирования.

Разновидности промышленных чиллеров

• Агрегаты с воздушным охлаждением: отводят избыточное тепло в атмосферу через осевые вентиляторы. Такие установки монтируются на открытых площадках или кровлях, что исключает затраты на организацию водяного контура охлаждения конденсатора.
• Модели с водяным охлаждением: интегрируются в контур с градирней. Они обеспечивают высокий коэффициент энергоэффективности (EER до 4.5) и подходят для размещения внутри помещений, экономя полезную площадь здания.

В современных установках применяются следующие типы компрессоров:

• Спиральные: оптимальны для систем мощностью до 150–200 кВт, отличаются низким уровнем вибрации и шума.
• Винтовые: используются в высокопроизводительных машинах (от 200 до 500 кВт), обеспечивая плавное регулирование мощности в зависимости от текущей нагрузки.

Критически важным узлом является гидромодуль. Для стабильной работы системы объем буферной емкости должен составлять 10–20 л на 1 кВт холодопроизводительности. Это предотвращает частые пуски компрессора и продлевает срок его службы на 30–40%. Заправка хладагентом (например, R410A) осуществляется из расчета 0.3–0.5 кг на 1 кВт мощности.

Конструкция и типы фанкойлов

Фанкойл — это конечный теплообменник, оснащенный вентилятором и системой фильтрации. По способу подключения выделяют двухтрубные (работают только на холод или только на тепло) и четырехтрубные модели. Последние позволяют одновременно охлаждать одни зоны и обогревать другие, что актуально для производств с неравномерным тепловыделением.

По типу монтажа оборудование делится на:

• Кассетные и канальные: для скрытой установки за подвесными потолками.
• Настенные и напольно-потолочные: для открытого монтажа в помещениях, где нет возможности прокладки воздуховодов.

Промышленное кондиционирование на базе чиллеров применяется в машиностроении, пищевой отрасли и дата-центрах для поддержания прецизионных параметров

Универсальность хладоносителя позволяет использовать одну систему для решения разноплановых задач: от охлаждения станков до создания микроклимата в офисах. Опыт реализации более 500 проектов в 20 отраслях позволяет специалистам Атомус Групп подбирать конфигурации с учетом специфики каждого предприятия.

Ключевые сферы эксплуатации:

• Машиностроение: охлаждение лазерных головок, гидравлики станков с ЧПУ и сварочных аппаратов. Применение чиллеров мощностью 50–200 кВт с точностью поддержания температуры ±1°C снижает процент брака на 15–20%.
• Склады и логистика: поддержание режима от 0°C до +15°C на площадях более 1000 м². Использование гликолевых смесей гарантирует сохранность продукции даже при отрицательных температурах наружного воздуха.
• Фармацевтика и пищепром: обеспечение гигиенических условий в цехах розлива и упаковки. Системы на базе четырехтрубных фанкойлов поддерживают влажность и температуру в строгом соответствии с действующими нормами.
• ЦОД и серверные: круглосуточный отвод тепла от IT-стойки. Резервирование мощностей и использование промышленной автоматики обеспечивают аптайм системы на уровне 99.9%.

Расчет мощности чиллера основывается на суммарных теплопритоках помещения и требуемом расходе хладоносителя

Точный подбор оборудования исключает переплаты за избыточную мощность, которые могут составлять до 25% от стоимости проекта. Основной показатель — холодопроизводительность (Q), которая рассчитывается с учетом объема помещений, количества работающего персонала и мощности оборудования.

Упрощенная формула расчета: Q = V × Δt × k / 860, где:

• V — объем охлаждаемого пространства (м³);
• Δt — разница температур (°C);
• k — коэффициент теплопотерь (от 0.8 для офисов до 1.5 для горячих цехов).

При проектировании обязательно учитывается запас мощности в 15–20% на пиковые летние нагрузки. Энергоэффективность системы оценивается по коэффициентам EER (охлаждение) и COP (нагрев). Современные установки показывают значения EER в диапазоне 2.5–4.5, что позволяет снизить затраты на электроэнергию на 30% по сравнению с устаревшими аналогами.

Профессиональный монтаж и обвязка гидравлического контура определяют КПД и безаварийность всей системы охлаждения

Установка оборудования должна выполняться в соответствии с действующими нормами и техническими регламентами. Ошибки на этапе обвязки могут привести к падению производительности на 40–50% и преждевременному выходу компрессоров из строя.

Основные этапы пусконаладочных работ:

1. Подготовка основания: монтаж чиллера на виброопоры для гашения структурных шумов.
2. Гидравлическая обвязка: установка насосных групп, расширительных баков и буферных емкостей объемом 10–20 л/кВт.
3. Теплоизоляция: защита трубопроводов вспененным каучуком для исключения конденсата и потерь холода.
4. Опрессовка и вакуумирование: проверка герметичности контура давлением, превышающим рабочее в 1.5 раза.
5. Заправка и настройка: заполнение системы хладагентом R410A и калибровка промышленной автоматики.

Интеграция с системами диспетчеризации (BMS) позволяет удаленно контролировать параметры работы и получать уведомления о необходимости сервиса, что сокращает время реакции на инциденты в 2 раза.

Регулярное сервисное обслуживание системы чиллер-фанкойл включает диагностику холодильного контура и чистку теплообменников для сохранения энергоэффективности

Плановый сервис увеличивает срок эксплуатации оборудования до 15–20 лет. Статистика эксплуатации показывает, что превентивные меры снижают риск аварийной остановки производства на 37%.

Регламент работ включает:

• Ежемесячно: проверка давления хладагента, чистка фильтров фанкойлов, осмотр дренажной системы.
• Раз в полгода: проверка концентрации гликоля, протяжка электрических соединений, чистка конденсаторов.
• Ежегодно: анализ масла в компрессоре, калибровка датчиков, проверка эффективности теплообмена.

Для объектов с непрерывным циклом производства специалисты Атомус Групп обеспечивают выезд на диагностику в течение 4 часов, что минимизирует риски порчи продукции или остановки технологических линий.

Прямые поставки от производителя обеспечивают экономию до 20-30% и гарантируют оперативную сервисную поддержку

Приобретение оборудования напрямую у завода-изготовителя в Миассе позволяет получить индивидуальную конфигурацию под конкретные задачи предприятия. Это исключает наценки посредников и сокращает сроки поставки до 30–45 дней.

Преимущества сотрудничества с производителем:

• Контроль качества: использование только проверенных компонентов и промышленной автоматики.
• Расширенная гарантия: до 2 лет на все узлы и агрегаты.
• Комплексный подход: от разработки проекта и расчета гидромодуля до монтажа и обучения персонала.
• Финансовые инструменты: возможность приобретения систем в лизинг для снижения единовременной нагрузки на бюджет.

Атомус Групп предлагает решения, адаптированные к российским условиям эксплуатации, включая работу при низких температурах до -25°C. Получить консультацию инженера или заказать расчет системы можно по телефону или через форму обратной связи на сайте.
